“CS702”系列電動潤滑泵是一款單相電機驅動齒輪泵。內含自動卸荷閥，屬間歇工作泵。根據不同用途，可選擇配置液位開關、壓力開關。用于需周期工作的容積式定量集中潤滑系統。電動泵的工況受外來指令控制。
工作電源：AC220V；50～60Hz
功率: 40W;
額定壓力：0.8MPa；
額定流量：200ml/min。
適用潤滑介質：N32#～N68#。
“CS702”系列電動潤滑泵廣泛應用于機床、紡機、印機、塑機、電梯、木工、食品、包裝等機械設備的潤滑。
型號編制說明

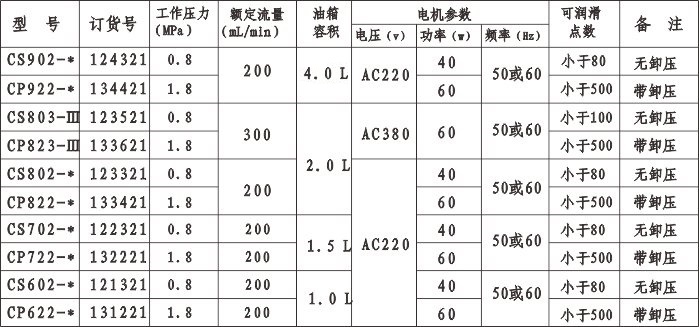

技術參數
工作原理
“CS”電動泵工作原理:電機4得電，驅動齒輪泵3運轉.通過吸油濾網2從油箱1吸入潤滑油,經單向閥6壓送至輸出口10輸往系統。電機失電,停止泵油。系統壓力由調壓閥5控制，壓力表7顯示。油位開關8和壓力開關9作為選配件。
使用與調整
1.本系列潤滑泵適用環境溫度：-5°C～ 40°C；電源電壓：AC220v±5％；潤滑介質：N32#～N68#潤滑油。應盡量避免在有腐蝕性氣體、塵埃和高濕環境下使用。
2.每次應添加清潔的潤滑油，加油時翻開加油蓋，經加油濾網注入，加入量應在油箱的油位線范圍內。每半年須清洗一次油箱，同時清洗或更換加油濾網和油泵吸油濾網。
3.“ CS”型電動泵面板設工作指示燈。得電泵油，指示燈亮，油泵工作，輸出潤滑油。失電時油泵停止工作，指示燈滅。工況由外來信號控制。
4.接線時，取下罩蓋，將電源線穿過電纜接頭，接與兩黑色接線端，裝上罩蓋才可通電。接通電源后，不允許打開罩蓋，以防發生電擊危險。若要取壓力、油位信號，可按上罩蓋內的“線路圖”聯接。5X20 1A保險絲在罩殼內。
5.系統壓力由調壓閥控制。順時針旋擰壓力閥調節螺釘，壓力升高；反之，壓力降低。出廠時均已調好（0.8MPa）且鎖緊。用戶一般不要隨意調節。 |
