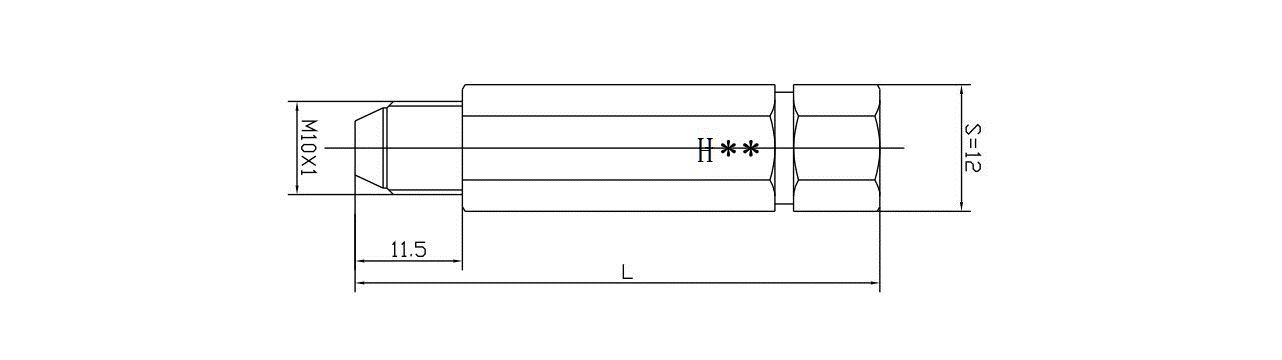

H** 型定量分配器：內含活塞及復位彈簧。活塞往復運動一次，完成一次定量分油。適用于周期性給油的潤滑系統，系統加壓推動活塞移動輸出潤滑油同時壓縮復位彈簧，卸壓時在復位彈簧的作用下活塞復位計量儲油。“05”、“10”、“20”、“30”等分別代表每次給油量0.05、0.1、0.2、0.3毫升等。定量分配器可靠工作的兩個必要條件：
①排油時系統壓力足夠高（≥2.0MPa），否則活塞推不到底造成出油不完善；
②卸壓時系統壓力足夠低（≤0.05MPa），否則復位彈簧力較小驅動不了活塞復位而造成下次排油故障。
其中一個條件不滿足都會造成不能正常定量分配。只有當兩個條件同時滿足，輸出油量恒定，不受泵油時間、位置高低遠近、環境溫度變化等影響，使用壽命長。適用于000#、00#油脂。
| 型號 |
動作壓力（MPa） |
回復壓力（MPa） |
代號 |
給油量cm³/次 |
L= |
|
| RH05 |
≥2.0 |
≤0.5 |
05 |
0.05 |
44.0 |
| RH10 |
10 |
0.10 |
45.3 |
| RH16 |
16 |
0.16 |
46.6 |
| RH20 |
20 |
0.20 |
49.4 |
| RH30 |
30 |
0.30 |
50.9 |
| RH40 |
40 |
0.40 |
52.5 |
| RH50 |
50 |
0.50 |
54.0 |
| RH60 |
60 |
0.60 |
55.6 | |
