一、概述

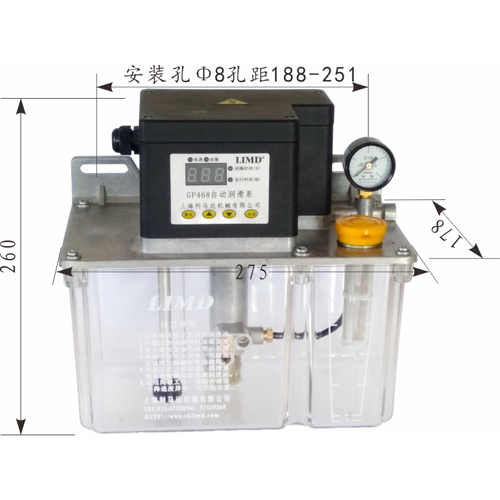

“GP468”智能潤滑泵，內含“SK6”型控制器、自動卸荷閥、自動排氣內閥、溢流閥、低油位報警、壓力開關等,其中壓力開關使用壽命高達100萬次，屬間歇工作泵。用于需周期工作的容積式定量集中潤滑系統。泵油間歇時間設置范圍：1～999分鐘（倒計時），具有斷電記憶功能；每次泵油時間長短根據環境溫度變化、負載多少自動調整；油泵的運行時間和間歇時間均采用數碼管顯示。
工作電源：AC220v，50/60（Hz）; 功率:60(w)；額定壓力：2.5(MPa)；額定流量：160(ml/mim); 油箱容量：4升；適用介質：N32#～N320#潤滑油。
二、工作原理
“GP468”智能泵工作原理：將間歇時間設定后，即進入間歇計時狀態，中途斷電再次通電后繼續遞減計時，累計計滿預設的間歇時間。“SK6”型控制器確認常開型壓力開關
8復位的前提下（斷態信號，通態報警），控制電機4運轉驅動齒輪泵3泵油，經自動換向閥6壓送至輸出口9輸往潤滑系統。當系統分油結束，壓力上升到壓力開關動作壓力時,“SK6”型控制器指令油泵電機繼續運轉10秒鐘（這是保壓時間，可調）。期間系統壓力穩定到溢流閥5的調定壓力（保壓）。停泵時，換向閥6在差壓信號的作用下恢復至左位機能，溝通主管路卸荷通道。系統壓力卸壓。油箱油位下降到下限位置時，油位開關1發通態信號。額定壓力由調壓閥5控制，壓力表7顯示。
三、電氣接線說明
1、電源引線端接到AC220V電源，必須長供電，否則功能休止；
2、聯控輸出（常開常閉可選擇）接到主機控制端。不需要聯控主機工況的可讓其懸空。
四、使用與調整
1.參考“電氣接線說明”連接。只要接通電源，綠色“電源燈”常亮；當油泵電機處于運轉狀態，綠色“運行燈”閃爍；當油泵電機處于停止?fàn)顟B(tài)，黃色“間歇燈”閃爍；當紅色“故障燈”閃爍且數碼管顯示 ：“－E1”時表示低油位報警，“－E2”時表示卸壓故障（壓力開關沒有復位，處于通態信號），“－E3”時表示上次泵油時欠壓故障（低壓力報警，壓力開關沒有發出通態信號）。
2.油泵按鍵說明
2.1復位鍵，按此鍵完成一次完整的工作循環。完整的工作循環是：
①檢測壓力開關是否復位，沒復位則報警顯示“－E2”，復位則進入第二階段；②啟動油泵泵油，從設定的最長泵油時間開始倒計時，期間如果一直沒有壓力開關的通態信號，則報警并顯示“－E3”，當系統壓力達到壓力開關動作值時，即進入第三階段；③保壓階段，保壓時間倒計時歸零，進入第四階段；④待機階段，計滿間歇時間開始下一循環。
2.2增加鍵，當進入相應設置狀態后，數碼管閃爍顯示對應的時間設定值，按此鍵對應的時間設定值將累加1。
2.3減少鍵，當進入相應設置狀態后，數碼管閃爍顯示對應的時間設定值，按此鍵對應的時間設定值將累減1。
2.4點動鍵，在工作狀態時，點按此鍵結束當前工作；在間隔狀態時，按此鍵則進入點動工作狀態，數碼管累加顯示工作秒數。
3.工況設置（各類時間設置）
3.1 設置間歇時間：在間歇狀態下長按增加鍵5秒進入間隔時間調整狀態，松開按鍵。再點按增加鍵或減少鍵來調整需要的間隔時間值，當目標值出現即松開按鍵，10秒后生效，可調整范圍為1-999分鐘。
3.2 設置最長泵油時間：在間隔狀態下同時按住增加鍵和減少鍵5秒，進入最長時間調整狀態界面，松開按鍵。再點按增加鍵或減少鍵來調整需要的最長泵油時間值，當目標值出現即松開按鍵，10秒后生效。
3.3 設置保壓時間：在間隔狀態下，先按住減少鍵不松開再同時按住點動鍵，5秒直到數碼管閃爍，松開按鍵。再點按增加鍵或減少鍵來調整需要的保壓時間值，當目標值出現即松開按鍵，10秒后生效，可調整范圍為0-60秒鐘。
4.注意事項
4.1 必須經過加油過濾器加入規定牌號的潤滑油，加入量應在油標規定的范圍內。
4.2 壓力由溢流閥控制。順時針旋擰壓力閥調接螺釘，壓力升高；反之降低，出廠時均已調好2.5MPa。用戶一般不要隨意調節。
  |
